高白填料氫氧化鋁作填充劑的用途

1、   阻燃填充劑 ：

氫氧化鋁是塑料和有機(jī)聚合物一種理想的阻燃劑填充料。因?yàn)闅溲趸X為白色粉末，物理性質(zhì)和化學(xué)化學(xué)性質(zhì)穩(wěn)定，不吸潮，粒度可按需要加工生產(chǎn)，熟化時(shí)白度不變，具有填充、阻燃、消煙三大功能。當(dāng)塑料或聚合物與外部熱源接觸而燃燒時(shí)，可分為以下幾個(gè)階段：(1)加熱，(2)分解，(3)起火，(4)燃燒，(5)蔓延。所有阻燃劑的作用原理都是通過(guò)抑制上述的一個(gè)或幾個(gè)燃燒階段來(lái)達(dá)到阻燃的目的的。對(duì)氫氧化鋁來(lái)說(shuō)．它主要在加熱和分解這兩個(gè)階段起作用，當(dāng)受熱溫度超過(guò)200℃時(shí)，氫氧化鋁開(kāi)始吸熱分解，放出三個(gè)結(jié)晶水。該反應(yīng)是強(qiáng)烈的吸熱反應(yīng)，分解時(shí)每克A1(OH)，吸熱達(dá)878J，并且在300～380℃ 之間，其分解率最大，而這一溫度范圍又是大多數(shù)聚合物的分解溫度。正是基于氫氧化鋁分解時(shí)大量吸熱．因此，當(dāng)含氫氧化鋁的聚合物加熱時(shí)，氫氧化鋁因分解吸熱，從而抑制聚合物溫度的升高，降低其分解率；其次氫氧化鋁在受熱分解時(shí)放出水蒸汽，不會(huì)產(chǎn)生有毒、可燃或有腐蝕性的氣體，同時(shí)稀釋了聚合物分解所產(chǎn)生的各種可燃?xì)怏w，使起火更加困難。合成材料的阻燃性能與填料氫氧化鋁的粒度有很大關(guān)系，隨粒度的變細(xì)，限氧指數(shù)限數(shù)上升。其次，填料的細(xì)化還有助于合成材料光滑度和力學(xué)性能的改善。而附堿及氧化鐵含量的高低可以改善材料的絕緣性能．這在電纜護(hù)層與低壓電器開(kāi)關(guān)制品中顯得尤為重要。用氫氧化鋁作填料的合成材料聚合物系列有聚酯、環(huán)氧、酚醛、聚丙烯、聚乙烯、聚氯乙烯、丁醛橡膠、氯丁橡膠、硅橡膠等。

2、   地毯裱褙乳膠泡沫和粘結(jié)劑的填充劑：

氫氧化鋁在地毯行業(yè)中的應(yīng)用主要是利用氫氧化鋁的阻燃填充性能。制毯業(yè)中所有的乳膠有兩種，一種是粘結(jié)劑，一種是泡沫。羧化乳膠涂層是一種粘結(jié)劑．用它來(lái)粘接固定綁纏在網(wǎng)狀裱褙上的地毯纖維；而乳膠泡沫涂在地毯表面以達(dá)到所要求的厚度。其固化是在l20～l5O℃ 的烘爐內(nèi)完成的。通常，粘結(jié)劑的配料比為100份乳膠配75～250份氫氧化鋁，而在泡沫中的配料比為每100份乳膠配20～150份氫氧化鋁。一般情況下，用在地毯中的氫氧化鋁為d50<20um的細(xì)粒氫氧化鋁。

3、   用作人造大理石、人造瑪瑙的填充劑：

用氫氧化鋁和不飽和聚脂樹(shù)脂或甲基丙烯酸樹(shù)脂生產(chǎn)人造瑪瑙或人造大理石。由于氫氧化鋁有(折光系數(shù)為1．57)和聚脂樹(shù)脂極為接近的折光指數(shù)，從而使人造產(chǎn)品具有半透明的、令人滿(mǎn)意的光見(jiàn)度。并且可以生產(chǎn)出不同顏色、花紋圖案的人造產(chǎn)品。人造產(chǎn)品相對(duì)于天然產(chǎn)品有很多優(yōu)越性，成本低、重量輕、不易脆裂．可以制成各種顏色、規(guī)格的產(chǎn)品，因此使得人造大理石廣泛應(yīng)用高檔潔具、廚房裝修、會(huì)議桌面、板材、裝飾板等。通常，用于生產(chǎn)人造瑪瑙和人造大理石的氫氧化鋁具有白度高(>95％)，晶型好，粒度適中(d50=50um或70um )的特性。

4、   用作造紙?zhí)顒?：

氫氧化鋁在造紙工業(yè)中主要用作表層涂料、填料以及生產(chǎn)不燃紙。在國(guó)外，早在四、五十年代就已開(kāi)始開(kāi)發(fā)和使用氫氧化鋁作為涂布用顏料，而在我國(guó)還是用得非常少。氫氧化鋁作為涂布顏料有許多優(yōu)越性：白度高、粒度細(xì)且粒度分布均勻，呈片狀晶形，用它作顏料能提高涂布紙的白度．不透明度，平滑度及吸油墨性能。用它代替二氧化鈦．在不降低紙張白度及不透明度的前提下，能節(jié)約成本，提高成紙的光澤度，改善印刷性能。由于氫氧化鋁粒度細(xì)且分布均勻，磨耗較小，可延長(zhǎng)刮刀的使用壽命，通常造紙用氫氧化鋁粒度d50 <1um，白度>99％。

5、   用作牙膏填劑 ：

牙膏的主要用途是除去牙齒上粘附的污物．而對(duì)牙齦無(wú)損傷。這就需要中性磨擦劑．而氫氧化鋁所具有的輕度磨擦特性來(lái)清潔和磨光牙齒正好滿(mǎn)足這一要求。并且其化學(xué)惰性使其易與牙膏中的其它配料相容；再者，氫氧化鋁具有良好的保氟性能，因此，氫氧化鋁在藥物牙膏和其它高檔牙膏中有著廣泛的應(yīng)用。用作牙膏填料氫氧化鋁的粒度一般為d50=7um，是用氣流磨或棒磨機(jī)生產(chǎn)出來(lái)的研磨產(chǎn)品。其附堿須小于0．01％或保持一定的PH值，以防止在儲(chǔ)存過(guò)程中，牙膏皮遭到腐蝕。

    6、用于催化劑及催化劑載體；

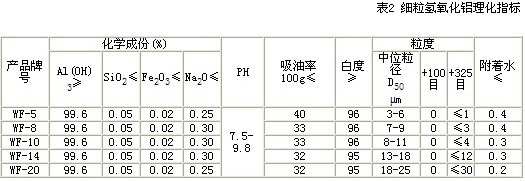

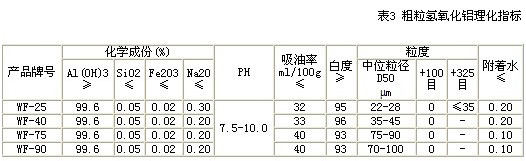

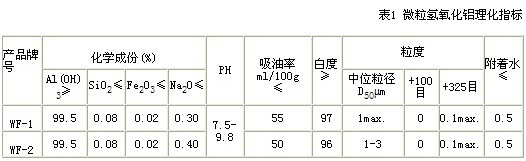

注：1、Al2O3含量為100%減去表1所列雜質(zhì)和灼減的實(shí)際含量；
2、表中化學(xué)成份按110℃±5℃下烘干2小時(shí)的干基計(jì)算；
3、表中雜質(zhì)成份按GB/T 8170處理。

包裝標(biāo)準(zhǔn)：1、1000Kg/袋、500Kg/袋。內(nèi)襯聚乙稀薄膜袋，外套聚丙稀復(fù)合外袋。
2、40Kg/袋 、25Kg/袋 。內(nèi)襯聚乙稀薄膜袋，外套三層復(fù)合紙袋
3、20Kg/袋。內(nèi)襯牛皮紙袋，外套三層復(fù)合紙袋
